産業用排ガス処理システムでは、流量制御コンポーネントの信頼性がシステムの稼働時間、安全性、および法規制への準拠に直接影響します。偏心バタフライ バルブは、特に再生熱酸化装置 (RTO) やその他の揮発性有機化合物 (VOC) 処理システムにおいて、頻繁な操作と厳重な密閉を必要とする用途に適したソリューションとして浮上しています。この記事では、偏心バタフライバルブから 緑泉、その設計原理、運用上の利点、および要求の厳しい産業環境に適したものにするエンジニアリング上の選択を探ります。バルブの偏心構造、空気圧による作動、シール性能、および従来のバルブ設計を上回る用途に注目します。
揮発性有機化合物 (VOC) 処理システム (熱酸化装置、接触酸化装置、吸着回収ユニットのいずれであっても) が効率的に機能するには、正確な流量制御が必要です。これらのシステムのバルブは静的なコンポーネントではありません。多くの場合、高温、腐食条件、または変動する圧力差の下で、年間何千回も開閉します。
従来のバタフライ バルブは、一般的な用途ではコスト効率が高いものの、要求の厳しい VOC 用途では困難が生じることがよくあります。シール性能は時間の経過とともに低下し、漏れ率がシステムの性能を低下させたり、環境規制に違反したりする可能性があります。偏心バタフライ バルブは、より緊密なシールを実現しながら摩擦と摩耗を最小限に抑える設計を通じて、これらの制限に対処します。
緑泉環境保護工程技術有限公司は 10 年以上にわたって VOC 処理装置の設計と製造を行ってきました。江蘇省揚州に本拠を置く同社は、ハイテク発明特許を含む複数の特許を取得しており、自動車やコイルコーティングから製薬、印刷まで幅広い業界にサービスを提供しています。彼らの偏心バタフライバルブは、大空気量の 3 チャンバーまたはマルチチャンバー RTO システムの入口および出口バルブなど、頻繁なサイクルと高いシール完全性を必要とするアプリケーション向けに特別に設計されています。この記事では、バルブの構造、特徴、および工業エンジニアや施設管理者にとって実用的な選択肢となる操作上の考慮事項について詳しく説明します。
以下は、主な仕様と設計上の特徴の概要です。偏心バタフライバルブから緑泉.
| パラメータ | 詳細 |
| 製品名 | 偏心バタフライバルブ |
| バルブの種類 | 偏心バタフライバルブ（ダブルコンロッド、オフセンターディスク） |
| 作動 | 空気圧（圧縮空気駆動） |
| 主要な用途 | 大風量RTOシステム用入口/出口バルブ(3チャンバー、マルチチャンバー) |
| 第一次産業 | VOCs処理、化学処理、水処理、産業用排気システム |
| 構造の特徴 | ダブルコンロッドリンケージ、偏心シャフト、ディスクストローク用リミッティングロッド |
| 主な利点 | 低い漏れ率、摩擦と摩耗の低減、シール性能の向上 |
| 動作特性 | 高速スイッチング、短い移動時間、低ノイズ、柔軟な動作 |
| メンテナンス | シンプルな構造でメンテナンスが容易、シールリング材質もカスタマイズ可能 |
| 制限事項 | 腐食性、粘着性、または粒状の粉塵流体の用途には適していません。危険場所では防爆処理が必要 |
偏心バタフライ バルブが従来の設計よりも優れている理由を理解するには、標準的なバタフライ バルブがどのように動作するのか、またどこが不足しているのかを確認することが役立ちます。
標準的な同心バタフライ バルブでは、ディスクはパイプの中心と一致する中心軸の周りを回転します。ディスクとシートのシール面は回転中に互いにこすれ、摩擦が発生してシールが徐々に摩耗し、漏れ率が増加します。時間の経過とともに、この摩擦によってバルブの操作に必要なトルクも増加し、アクチュエーターにさらなる負担がかかります。
偏心バタフライ バルブは、バルブ本体のシール面に対してディスクを中心からずらして配置することで、この問題を解決します。これは、ディスクが回転中にシールに擦れず、完全に閉じた位置でのみ接触することを意味します。その結果、摩擦が大幅に減少し、シール面の摩耗が減少し、より厳密な遮断が実現します。
緑泉の偏心バタフライバルブは、ダブルコネクティングロッド機構によりこれをさらに一歩進めています。バルブディスクとエキセントリックシャフトは二重のコンロッドで接続されており、ディスクのストロークを制御するためのリミットロッドが後部に固定されています。この機械設計により、数千サイクル後でも正確で再現性のある動作が保証されます。これは、1 分間に数回バルブを切り替える可能性がある RTO システムにとって重要です。
の偏心バタフライバルブから緑泉は、信頼性の高い流量制御を必要とする産業用途にとって実用的な選択肢となるいくつかの機能を提供します。
偏心設計と、用途要件に基づいてさまざまな材質から選択できるシールリングを組み合わせることで、非常に低い漏れ率を実現します。 VOC 処理システムにとって、これは不可欠です。漏れは破壊効率を低下させ、運用コストを増加させ、規制違反につながる可能性があります。
バルブは圧縮空気によって駆動され、バルブ シャフトを駆動してコンロッドによるバルブ ディスクの切り替えを制御します。初期位置から 90 度回転すると、1 つの動作 (開くから閉じる、または閉じるから開く) が完了します。空気圧アクチュエータは、短い移動時間、低騒音、柔軟な動作を実現し、バルブがシステム要求の変化に迅速に対応できるようにします。
バルブの単純な機械設計により、故障する可能性のあるコンポーネントの数が最小限に抑えられます。これにより、メンテナンスに関連する時間とコストが削減されます。これは、ダウンタイムを最小限に抑える必要があるプラント エンジニアにとって重要な考慮事項です。さまざまなシールリング材料を選択できるため、設計を完全に変更することなく、バルブを特定の動作条件に適合させることもできます。
二重コンロッドと偏心軸構造により、従来のバタフライバルブに比べシール性が大幅に向上します。ディスクは完全に閉じた場合にのみ密閉され、回転中に継続的に摩擦することで発生する摩耗を防ぎます。これにより、バルブの耐用年数が延長され、シールの交換頻度が減少します。
偏心バタフライバルブは、密閉性と頻繁な操作の組み合わせが必要な用途に特に適しています。主な使用例は次のとおりです。

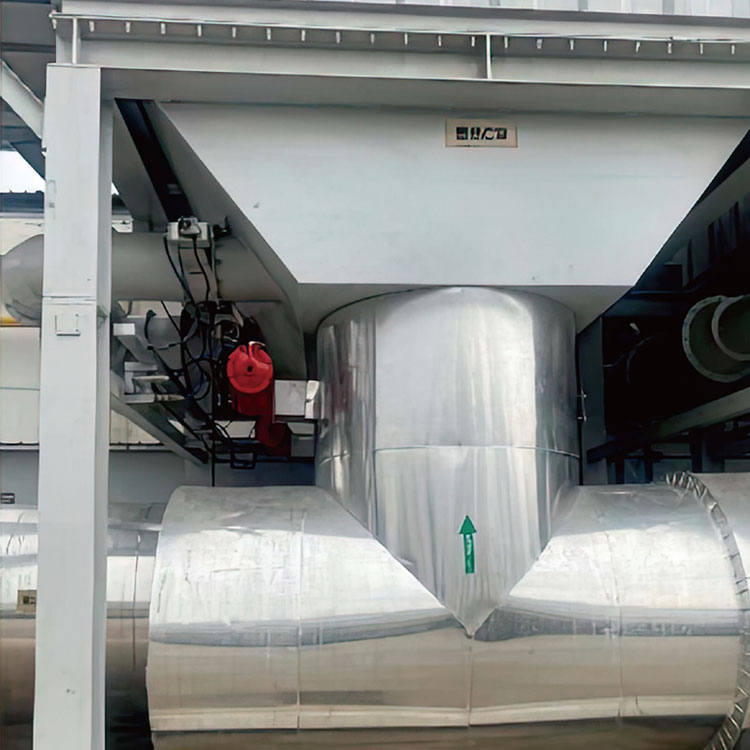

• 再生型熱酸化装置 (RTO)– 大空気量の 3 チャンバーまたはマルチチャンバー RTO システムの入口および出口バルブとして使用されます。これらのバルブは繰り返し切り替わり、加熱されたセラミックメディアベッドにプロセスガスを導くため、システム効率に信頼性の高いシールが不可欠となります。
• VOC処理システム– 排出制限を満たすために漏れの少なさが重要な吸着、焼却、回収システムに適用されます。
• 化学および石油化学処理– 頻繁な作動が必要な低圧パイプライン媒体の流量制御に使用されます。
• 水処理施設– 配水システムや廃水システムで信頼性の高いシールが必要な用途に適しています。
• 産業用排気システム– 特に媒体がクリーンガス（腐食性、粘着性、粒状粉塵を含まない）の場合に、排気ガス処理トレインの切り替えバルブとして適用されます。
緑泉環境保護工程技術有限公司は揚州市高油市に本社を置き、工場面積は 9,800 平方メートル、機械加工設備は 200 セット以上あります。同社は 120 人のスタッフを雇用し、年間生産能力は 1 億人民元です。
同社は江蘇省の環境汚染設計とガバナンスの二級資格を取得し、江蘇ハイテク企業として認められ、環境保護専門家の三級請負資格を保有しています。緑泉ISO 9001およびISO 14001システム認証に合格し、13件の実用新案特許と2件のハイテク発明特許を取得しています。同社は江蘇省環境保護産業協会の会員でもあります。
高度な異物吸着・焼却技術を消化・適応することで、緑泉は、中国の同様の製品の先進レベルに達した製品を開発し、多くの用途で輸入機器を徐々に置き換えてきました。この技術的基盤は、偏心バタフライ バルブの設計と製造品質に反映されています。
A: 偏心設計により、ディスクがシール面に対して中心からずれて配置され、回転時の摩擦と摩耗が軽減されます。これにより、密閉性が大幅に高まり、漏れ率が低くなり、耐用年数が長くなります。これは、頻繁にサイクルを行う用途では特に重要です。
A: はい。偏心バタフライ バルブは、高速スイッチングと低漏れが不可欠な大空気量の 3 チャンバーおよびマルチチャンバー RTO システムの入口および出口バルブとして使用するために特別に設計されています。
A: シールリングの材質は用途に応じて選択できます。緑泉さまざまな媒体および温度条件に適合するさまざまな材料オプションを提供します。
答え:緑泉シールを損傷したり、バルブの動作を妨げたりする可能性があるため、腐食性、粘着性、または粒状の粉塵流体の用途にはバルブを使用しないことをお勧めします。このような用途では、代替の材料またはバルブ設計が必要になる場合があります。
の偏心バタフライバルブから緑泉は、頻繁なサイクルと密閉性を必要とする産業用流量制御アプリケーション向けに、信頼性の高いパフォーマンス重視のソリューションを提供します。ダブルコネクティングロッド機構、オフセンターディスク、低摩擦動作を組み合わせた偏心設計により、従来のバタフライバルブと比較して漏れ率が低くなり、耐用年数が長くなります。これらの特性により、バルブの信頼性がシステムの稼働時間や排出ガスコンプライアンスに直接影響を与える RTO システムやその他の VOC 処理装置での使用に特に適しています。 VOC 処理システムを設計またはアップグレードしている場合、または要求の厳しい産業用途向けに信頼性の高い流量制御コンポーネントが必要な場合は、接触緑泉今日。エンジニアリング チームは、技術的なコンサルティング、製品仕様、特定の媒体、温度、動作条件に合わせたカスタマイズされたソリューションを提供できます。ウェブサイトまたは電子メールからご連絡いただき、要件について話し合い、見積もりを受け取ります。
